Coatings

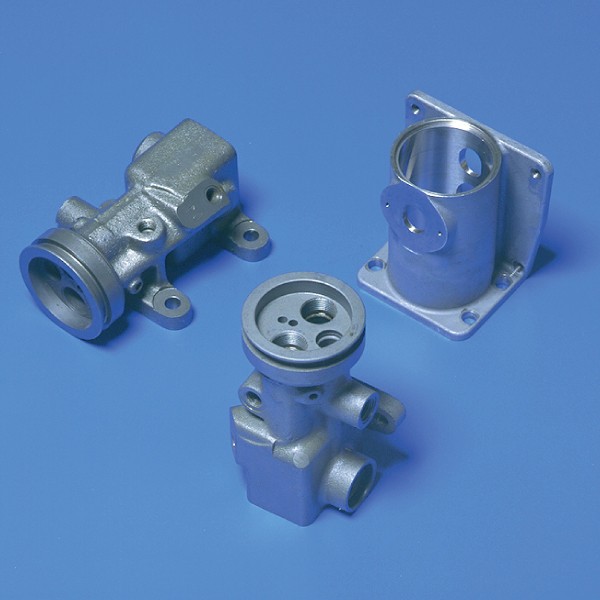

Chemisch nikkel - belni-disp
Nikkel + PTFE Diffusie Hardheid tot 850 HV afm. 4x2m.

Het Chemisch vernikkelen dat wij toepassen is een chemisch, dus stroomloos proces.
Door onderdompeling van het werkstuk in het Nikkel elektrolytbad (Ni en het Fosfor P: wt% = 9 à 12%) worden alle contactvlakken waar een goede nikkelvloeistofstroming mogelijk is voorzien van een laagje Nikkel. Het principe is gebaseerd op het autokatalytisch Potentiaalverschil tussen het materiaal van het werkstuk (metaal) en het elektrolyt (chemische samenstelling) in het bad en dit bij een temperatuur van +/- 85 °C. Het meest opvallende is dat deze techniek een  vrijwel uniforme en gelijkmatige laagdikte opbouw bewerkstelligd, zowel inwendig alsook uitwendig, zelfs in diepten en holten, en dit zonder hoek opbouweffect zoals gekend bij Hardchroomlagen. Maatvernikkelen en een zeer hoge corrosiebestendigheid zijn dus zeker ook enkele  andere goede eigenschappen van een Nikkellaag.
Deze belangrijke voordelen kunnen wij dan ook succesvol benutten voor één van onze tFE-LOK® varianten, ook Duplex-lagen van Nikkel en HardChroom zijn mogelijk voor Off-Shore toepassingen.

Algemene informatie:

Dankzij het gebruik van een zogenaamde hoog Fosfor-Nikkelbad samenstelling (de laag bevat naast Nikkel zelfs 10.5-12 Gew.-% fosfor) bereiken we buitengewone hoge corrosiebescherming en een sterke slijtvaste Nikkellaag. Een Thermische na-veredeling kan deze waarden zelfs nog aanzienlijk verhogen.

De belangrijkste kenmerken van Nikkellagen zijn:

  • Chemisch-Nikkel  heeft een  lichte bronskleur
  • Hardheid van  500 - 550 HV, na thermisch uitharden van 600 - 950 HV
  • Zeer goede corrosiebestendigheid (Zoutneveltest volgens  DIN 50021SS = 1000 u.).
  • Niet magnetisch
  • Zeer goede slijtbestendighied en mits uitharden gelijk aan deze van Hardchroom
  • Gelijkmatige en uniforme laagdiktopbouw, en geen hoekopbouw
  • Goede glijeigenschappen mit het TFE-LOK® proces nog verbetert
  • Definieerbare oppervlakteruwheid, van ruw naar spiegelhoogglans
  • Mechanisch goed nabewerkbaar, slijpen, polijsten.
  • Vernikkelde werkstukken kunnen nadien nog Hardverchroomd worden





Fysische eigenschappen



Specifieke elektrische geleidbaarheid bij 20°C 11,1 x 104 / Ohm x cm
Specifieke Elektrische weerstand 9 x 10-6 Ohm x cm
Elasticiteitsmodule 14000...21000 Kp / mm²
Hardheid VICKERS 500...550 HV ausgehärtet
600...950 HV
Trekvastheid 35...165 Kp / mm²
Drukvastheid bis 75 Kp / mm²
Wrijvingscoëfficiënt Ni-Stahl und Ni-Cr je 0,20
Trekgrens 12...76 Kp / mm²
Hechtingsmodule 35...45 Kp / mm²
Lineair uitzettingscoëfficiënt bei 0...100°C 12,3...13,6 x 10-6 / grd
Smeltpunt 880°C
Specifiek Gewicht 7,9 - 8,1 g / cm3
